此次二音路喇叭製作是以ScanSpeak 6.5"中低音18W/8434與D2608/913000單體為基礎，設計開始事先決定分音器分頻點，一般二音路喇叭均設計在1~3KHz，由於高音單體在2KHz以下開始大量衰減，中低音18W/8434在1~2KHz剛好可以彌補此缺陷，因此看來最佳分頻點應該是2KHz。

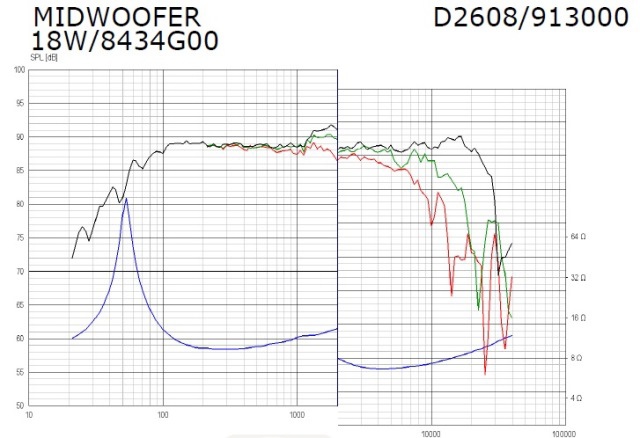

將頻率響應曲線從2KHz相連接，高音約高出2.5db。

將高音衰減2.5db後再銜接頻率響應就平直多了。

利用ApICS LLC提供的軟體開始設計二階(12db/octave)分音電路。

分頻點2Khz設計的電容元件不好選購，所以將頻率移至2009Hz，此時電容值剛好是3.3uF的倍數。製作分音器比較不好控制零件為電容容量，雖然電容標示誤差量為5%，可是單一電容誤差值還是很大，3.3uF電容的範圍由3.2~3.5uF區間，所以經過量測並聯後即可解決此問題。

計算-2.5db衰減元件。

完成後再衰減2.5db的最終電路。

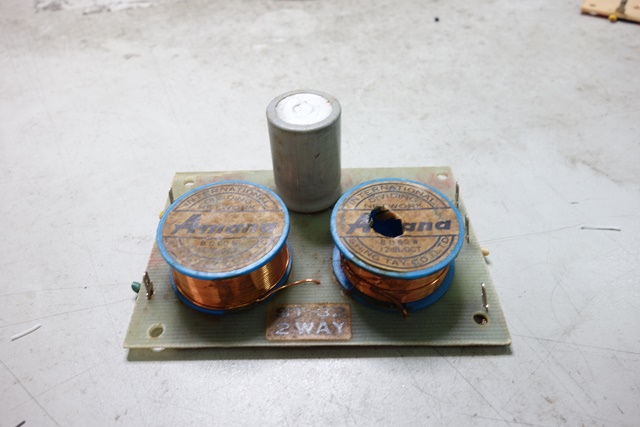

將舊分音器找來拆解電感器重新繞製。

<ahref="http://fsliao2001.pixnet.net/album/photo/574993273">

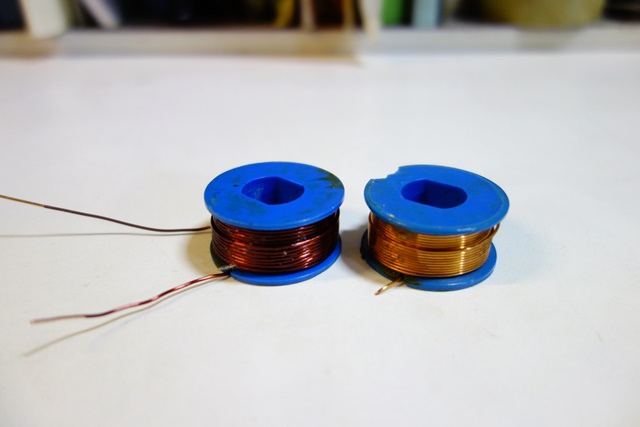

右邊為拆下的舊電感器，左邊為重繞過後電感器。

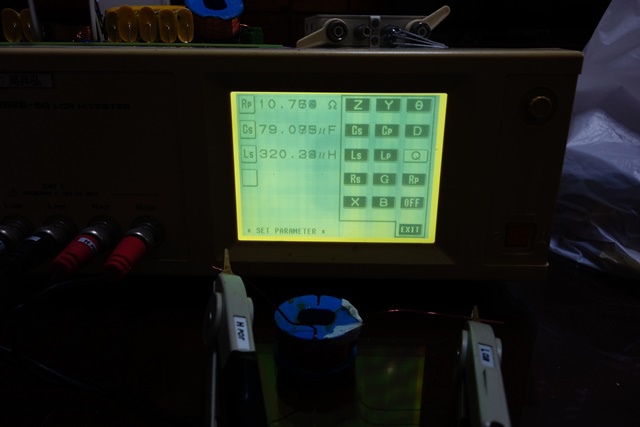

所有的電感、電容都經過LCR meter量測過，以吻合設計要求。

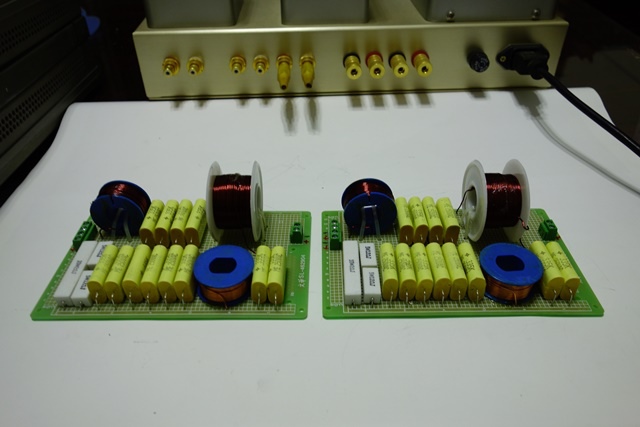

製作好的分音器，準備量測測試。

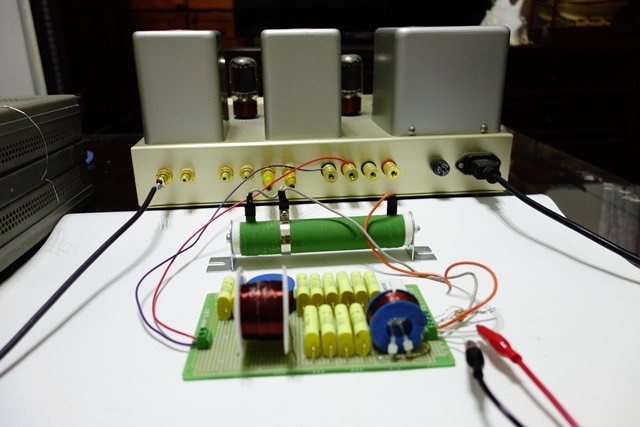

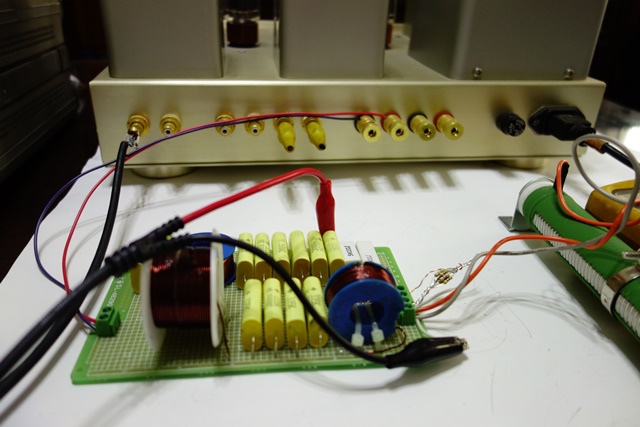

將分音器連接至擴大機，以8Ω電阻做假性負載

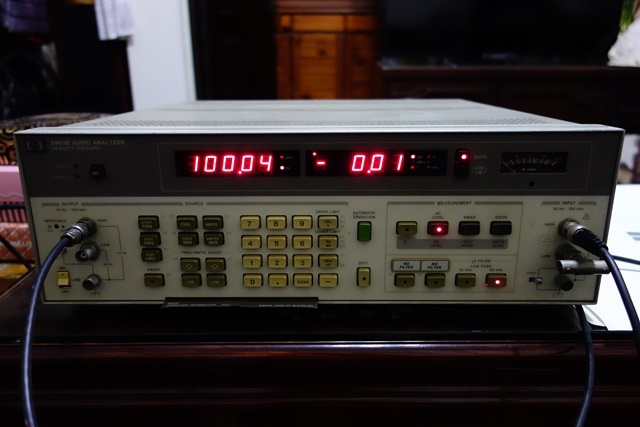

設定1W的功率輸出以100Hz做量測基準，中低頻電路剛好是-0db。

高頻電路是以未衰減做量測，再減2.5db計算實際輸出。

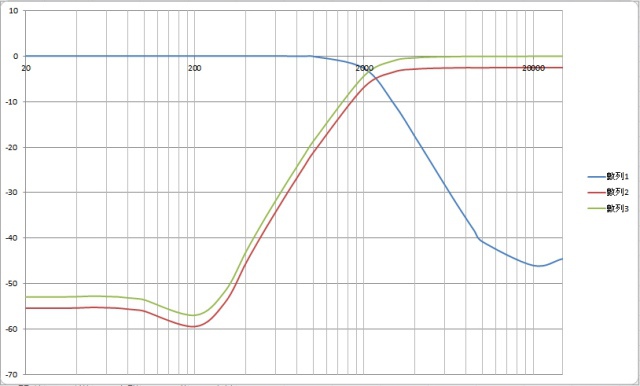

將量測值填入excel內所得曲線，藍、紅二線分別為中低頻與高頻的響應曲線。
